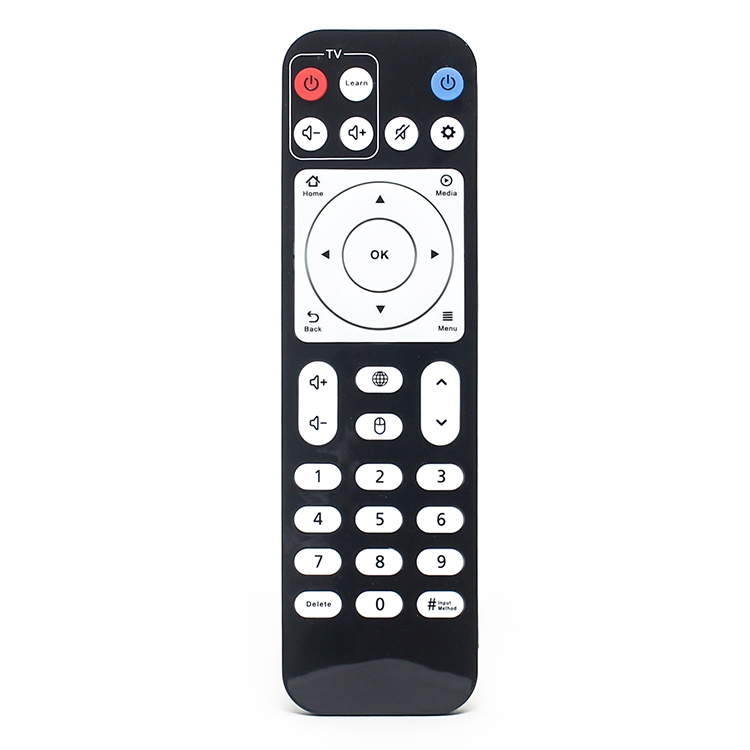

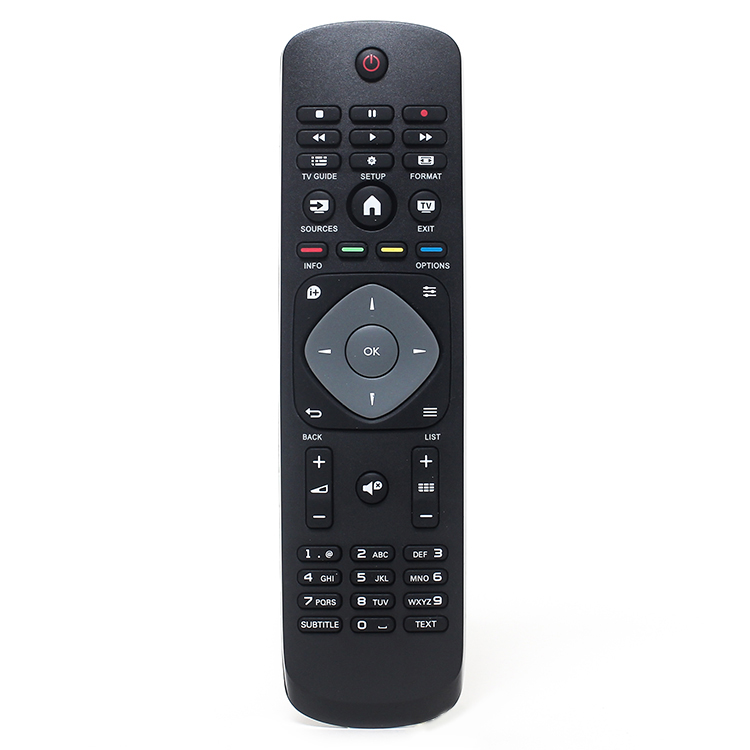

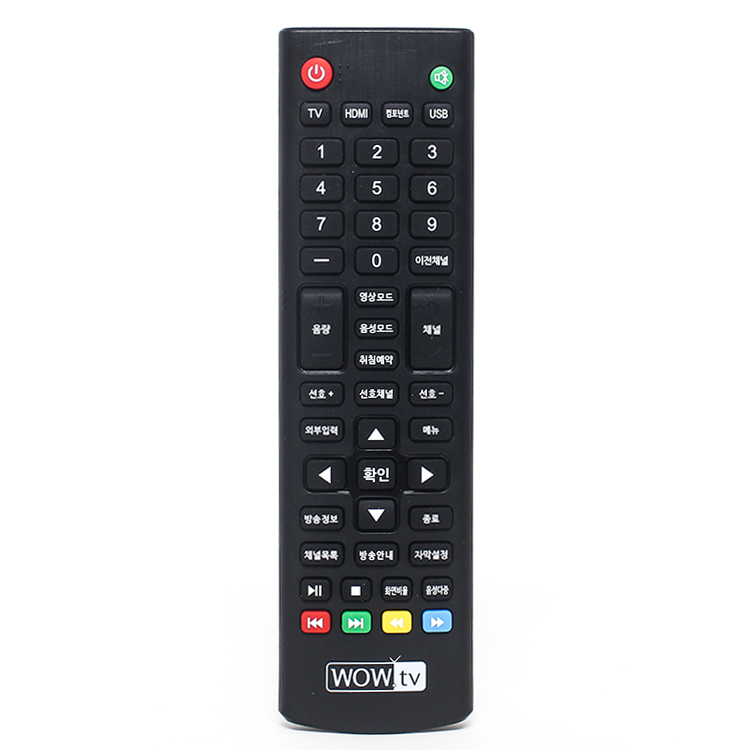

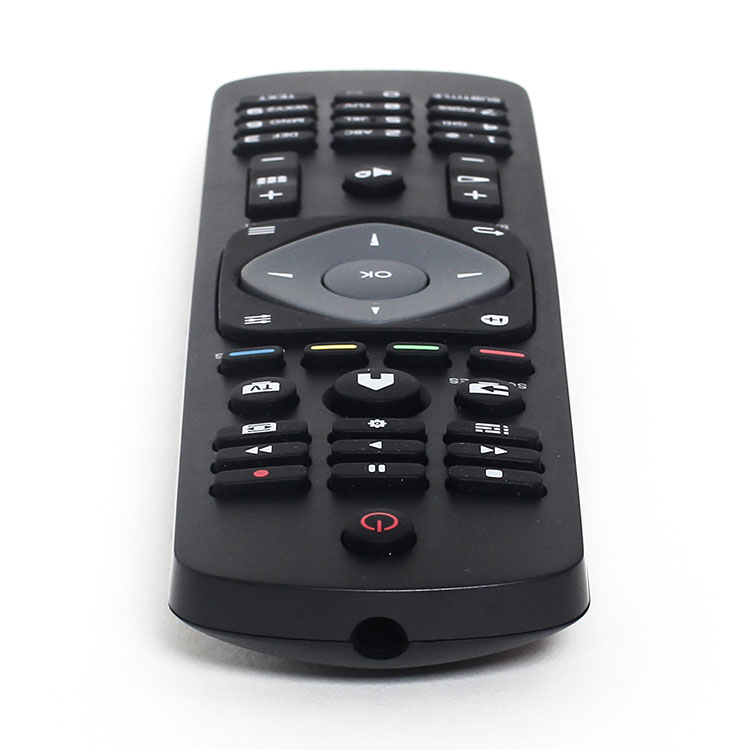

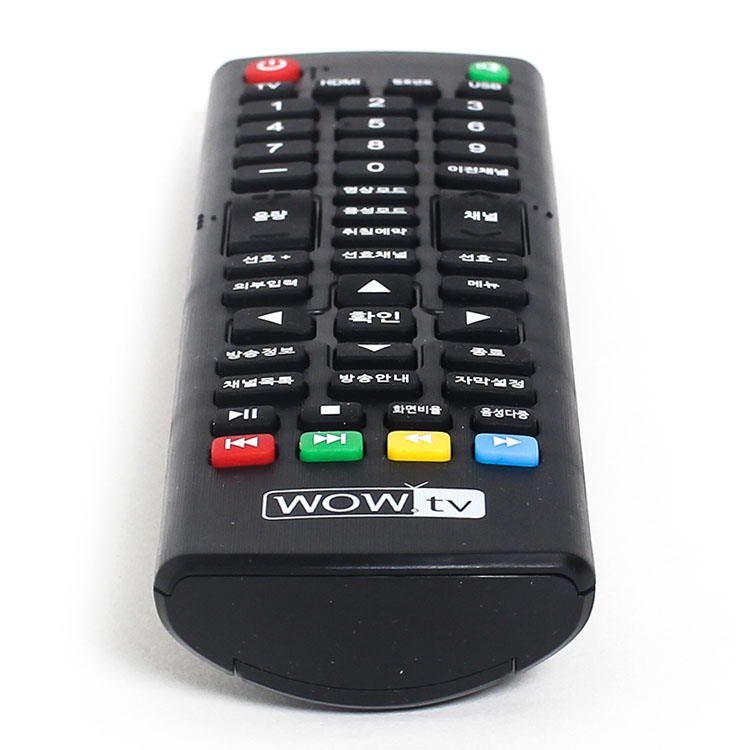

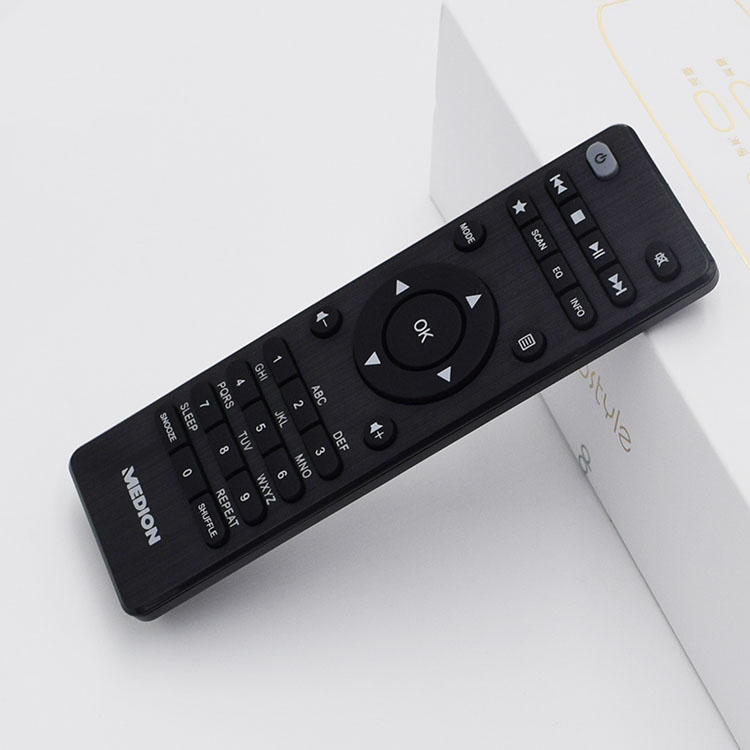

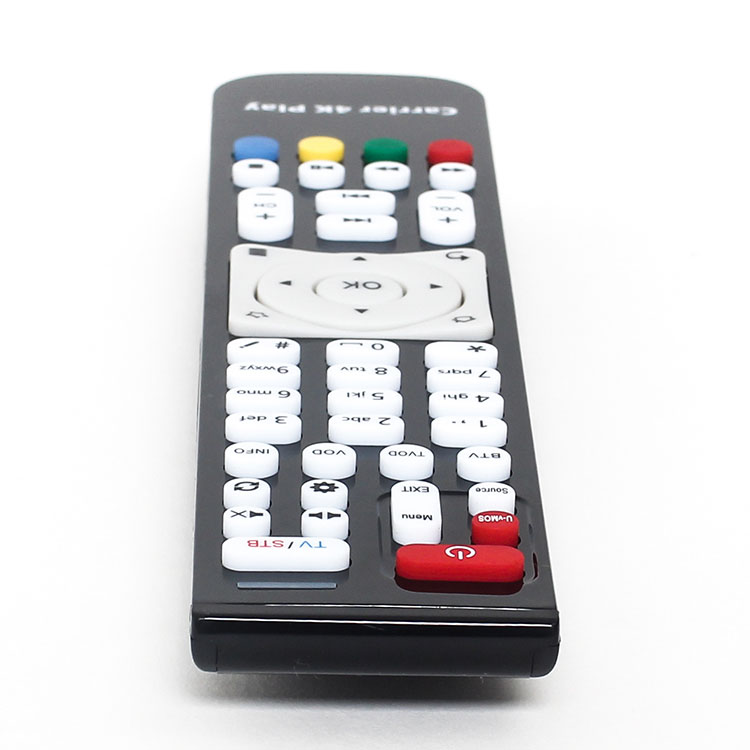

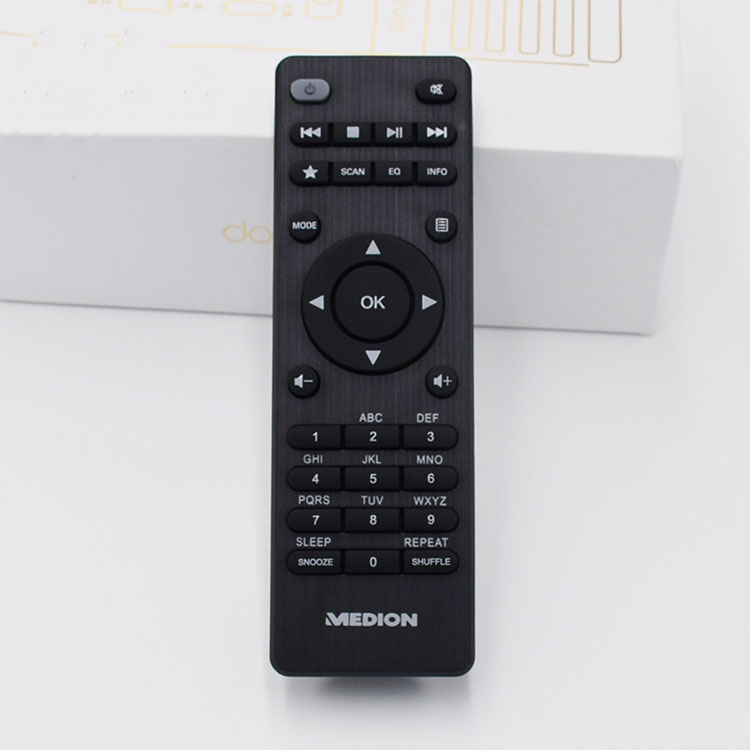

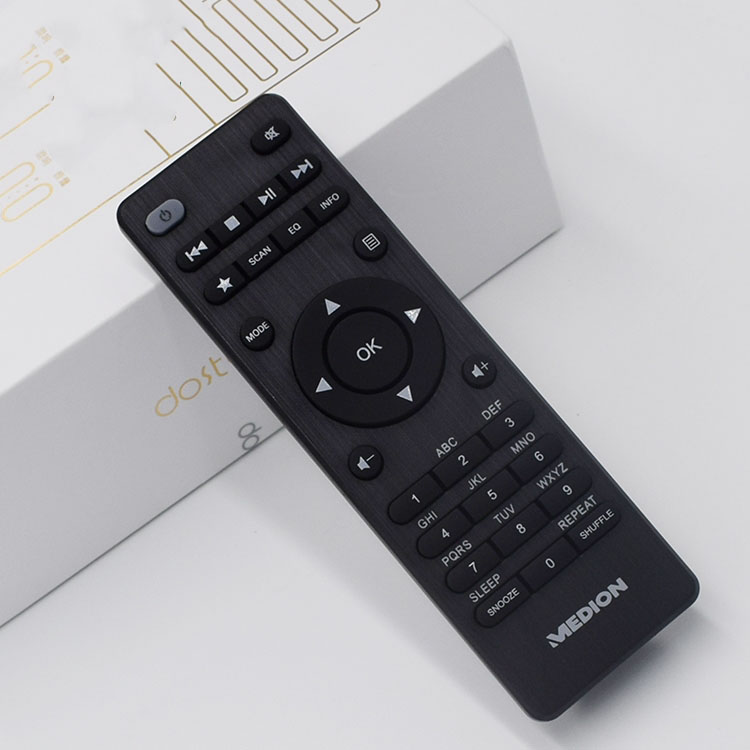

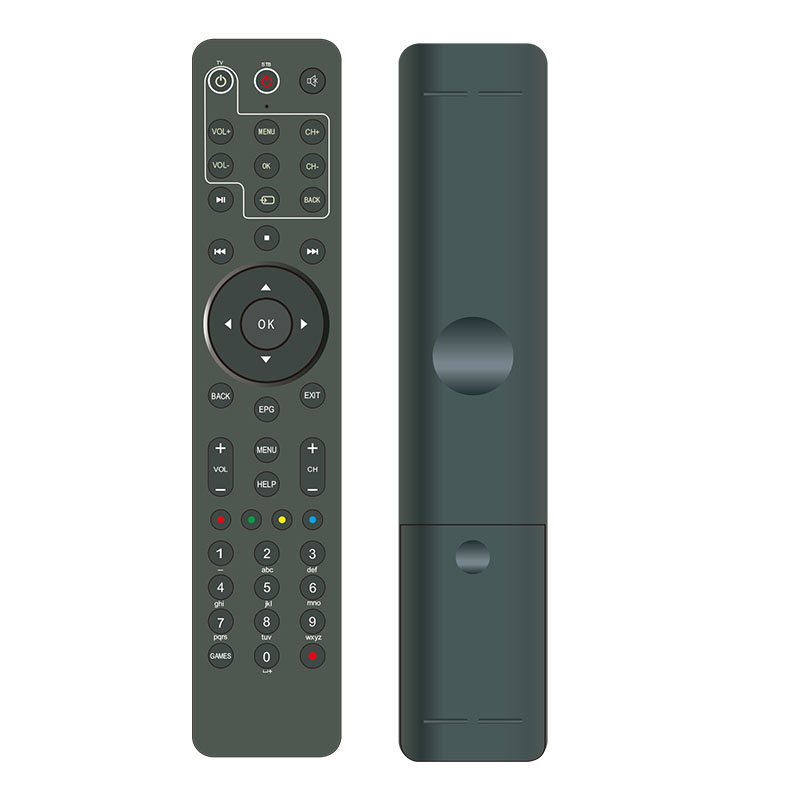

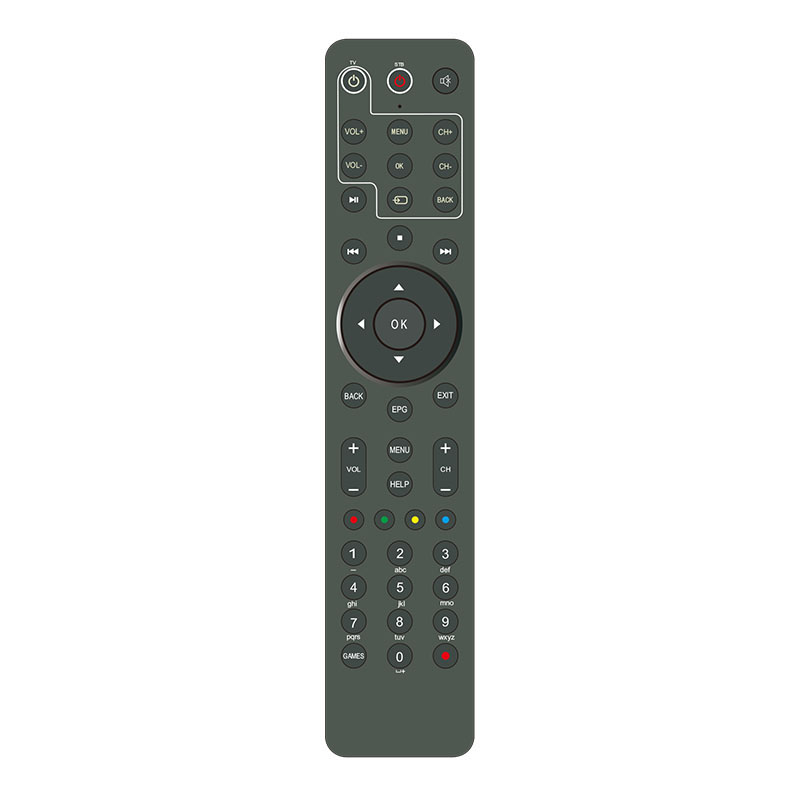

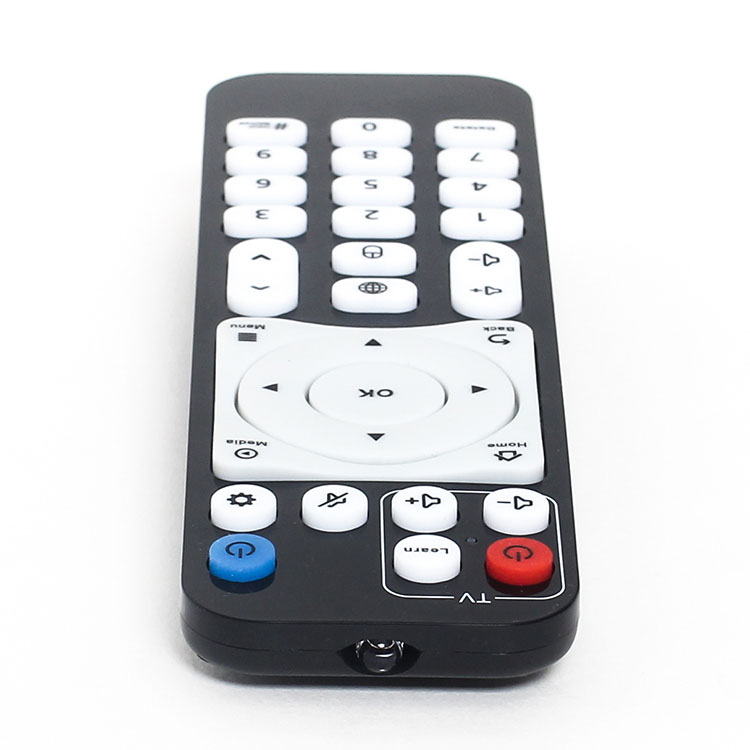

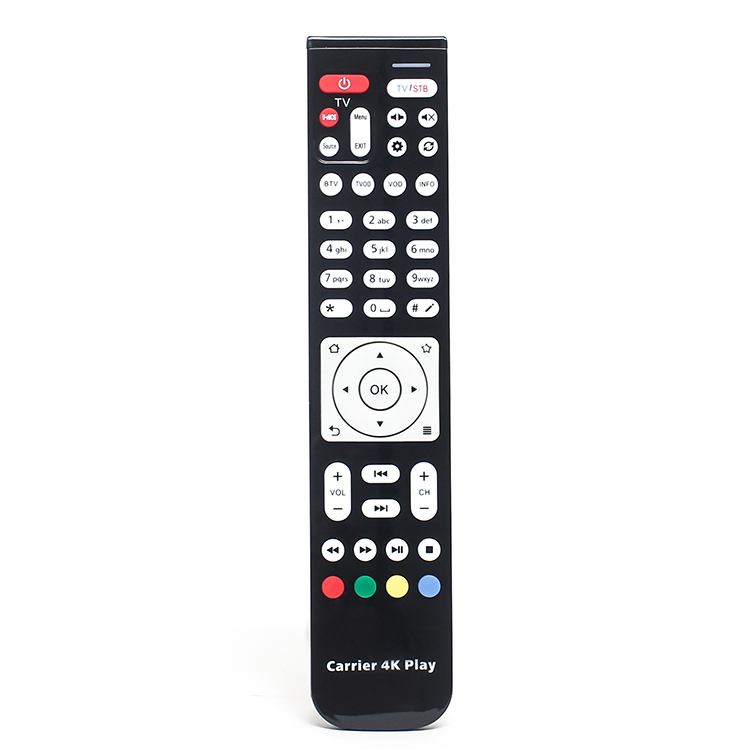

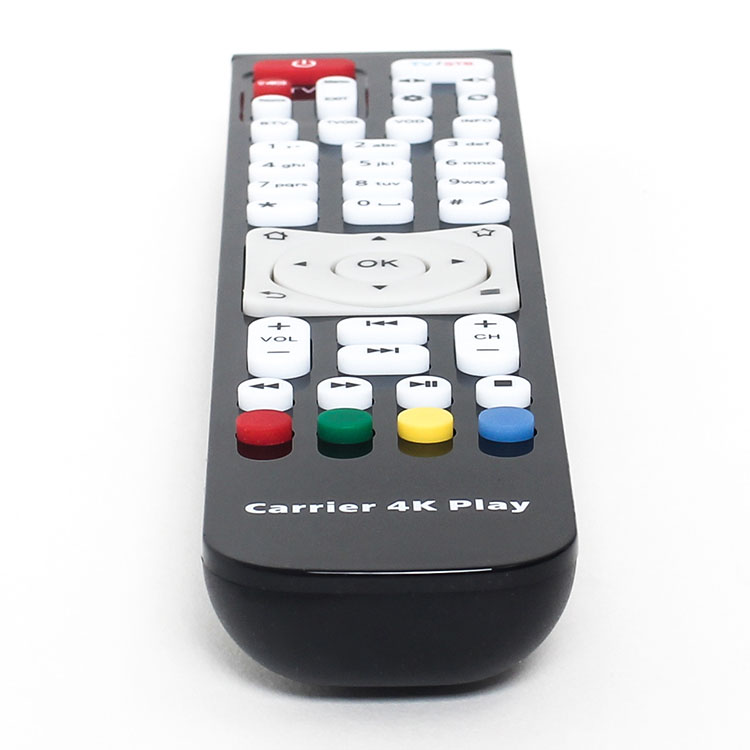

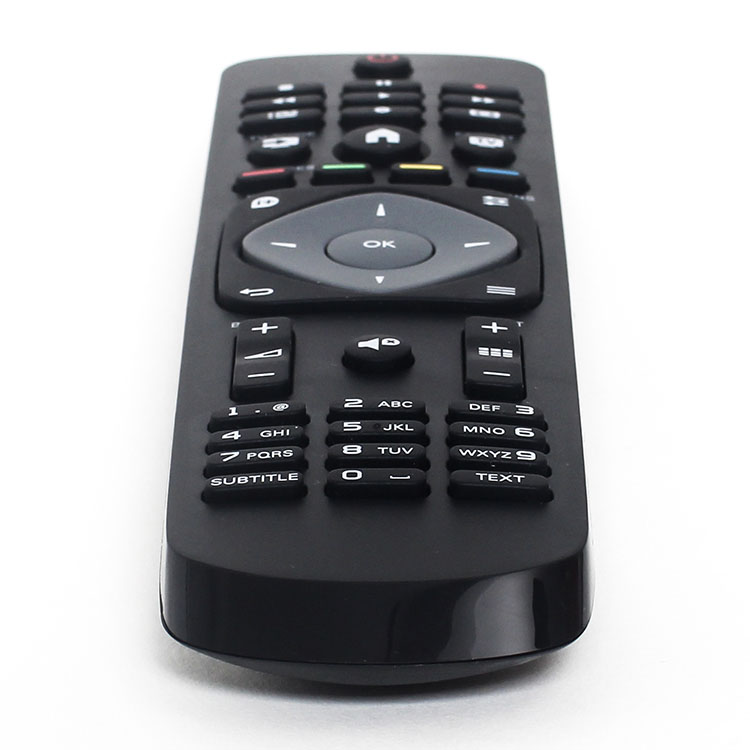

IR remote control

1. Angkop para sa mga naka-code na infrared na remote control na appliances sa bahay;

2. Maaaring malayuang kontrolin ang maraming gamit sa bahay;

3. Mayroon itong learning/control multiplexing key, 5~10 device selection key, at 10~20 function control key.Ang isang susi sa pagpili ng aparato at ang bawat key ng kontrol ng function ay magkatuwang na napagtatanto ang kontrol ng isang aparato;

4. Maaaring gamitin ang selection key ng device at iba't ibang function control key para matutunan at kontrolin ang mga karaniwang function ng maraming device;

5. Mababang gastos at malakas na anti-interference na kakayahan.

Magpadala ng email sa amin

Detalye ng Produkto

Mga Tag ng Produkto

Function

1. Angkop para sa mga naka-code na infrared na remote control na appliances sa bahay;

2. Maaaring malayuang kontrolin ang maraming gamit sa bahay;

4. Maaaring gamitin ang selection key ng device at iba't ibang function control key para matutunan at kontrolin ang mga karaniwang function ng maraming device;

5. Mababang gastos at malakas na anti-interference na kakayahan.

Prinsipyo

Ang remote controller ay binubuo ng infrared receiving at transmitting circuit, signal conditioning circuit, central controller 8031, program at data memory, keyboard at status indication circuit.

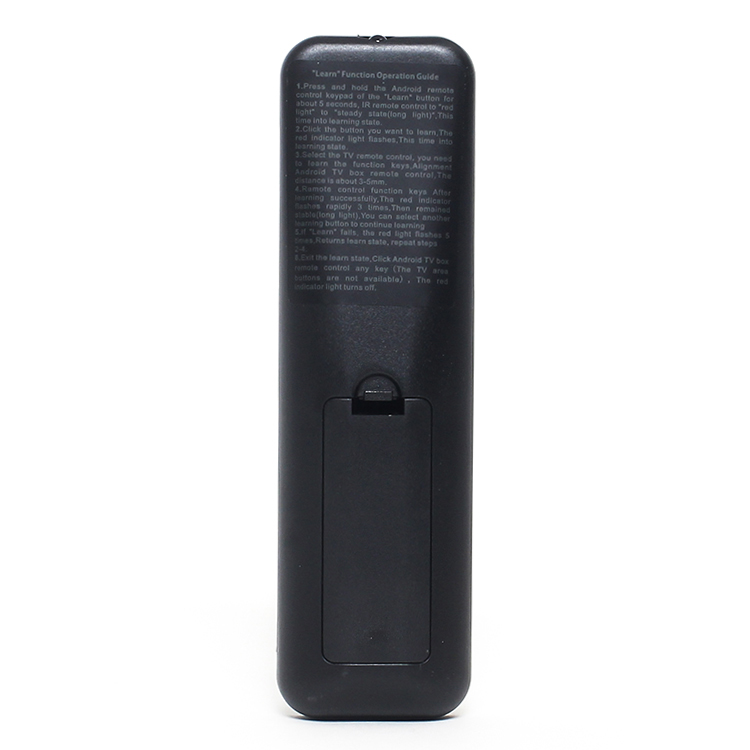

Ang remote control ay may dalawang state: learning state at control state.Kapag ang remote control ay nasa learning state, sa tuwing pinindot ng user ang isang control key, ang infrared receiving circuit ay magsisimulang tumanggap ng panlabas na infrared signal, at kasabay nito ay iko-convert ito sa electrical signal, at pagkatapos ay sumasailalim sa pagtuklas, paghubog, amplification, at pagkatapos ay regular itong sinusuri ng CPU.Ang binary data ng bawat sampling point ay nakaimbak sa isang itinalagang storage unit na may 8 bits bilang isang unit para sa kontrol sa device sa ibang pagkakataon.Kapag ang remote control ay nasa control state, sa bawat oras na pinindot ng user ang isang control key, ang CPU ay nagbabasa ng isang serye ng binary data mula sa itinalagang storage unit, at naglalabas ng serial (ang agwat ng oras sa pagitan ng mga bit at bit ay katumbas ng agwat ng oras sa panahon ng sampling ) Sa signal holding circuit, sa parehong oras, ang modulation circuit ay nagsasagawa ng signal modulation.Matapos mapalakas ang signal ng modulasyon, ilalabas ito ng infrared emitting diode, upang mapagtanto ang kontrol ng function ng device na naaayon sa key.
